技術條件
| 型號 | Ⅰ | Ⅱ |
Ⅲ
|
|
工作壓力MPa( kgf/cm2)
|
1.0（10）
|
1.6（16）
|
2.5（25）
|
|
爆破壓力MPa( kgf/cm2)
|
3.0（30）
|
4.8（48）
|
5.5（55）
|
|
真空度KPa(mm/Hg)
|
40（300）
|
53.3（400）
|
86.7（650）
|
|
適用溫度℃
|
-15～115特殊可達-30～250
|
||
|
適用介質
|
水、海水、蒸汽、油、酸、堿等
|
||
主要數據
|

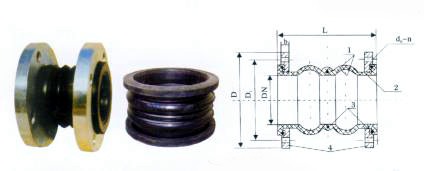

公稱通徑 DN
|
長度L
mm |
軸向位移mm
|
徑向位移
mm |
偏轉角度
(α1+α2) |
||
|
mm
|
英寸
|
伸長
|
壓縮
|
|||
| 32 | 1.25 | 210 | 5 | 20 | 20 | 45° |
| 40 | 1.5 | 220 | 5 | 20 | 20 | 45° |
| 50 | 2 | 165 | 30 | 50 | 20 | 35° |
| 65 | 2.5 | 175 | 30 | 50 | 20 | 35° |
| 80 | 3 | 175 | 35 | 50 | 20 | 35° |
| 100 | 4 | 225 | 35 | 50 | 25 | 35° |
| 125 | 5 | 225 | 35 | 50 | 25 | 35° |
| 150 | 6 | 225 | 35 | 50 | 25 | 35° |
| 200 | 8 | 225 | 35 | 50 | 30 | 30° |
| 250 | 10 | 325 | 35 | 60 | 30 | 30° |
| 300 | 12 | 325 | 35 | 60 | 30 | 30° |
| 350 | 14 | 330 | 30 | 50 | 30 | 30° |
| 400 | 16 | 330 | 30 | 50 | 30 | 30° |
| 450 | 18 | 220 | 25 | 30 | 30 | 30° |
| 500 | 20 | 340 | 30 | 50 | 30 | 30° |
| 600 | 24 | 240 | 25 | 30 | 30 | 30° |
| 700 | 28 | 260 | 25 | 30 | 30 | 30° |
| 800 | 32 | 260 | 25 | 30 | 30 | 30° |
|
900
|
36 | 280 | 25 | 30 | 30 | 30° |
| 1000 | 40 | 280 | 25 | 30 | 30 | 30° |
注：1、法蘭可做碳鋼及多種不銹鋼材質，球體可做丁晴橡膠、三元乙丙、聚丁橡膠等材質。 2、法蘭連接采用GB/T9115-2000標準 3、橡膠接頭標準采用CJ/T208-2005 4、如所需可曲撓橡膠接頭有關參數不在上表范圍內，請注明，本廠可代為設計、制造。
